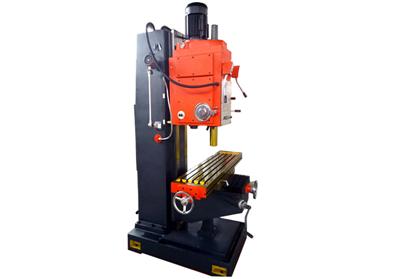

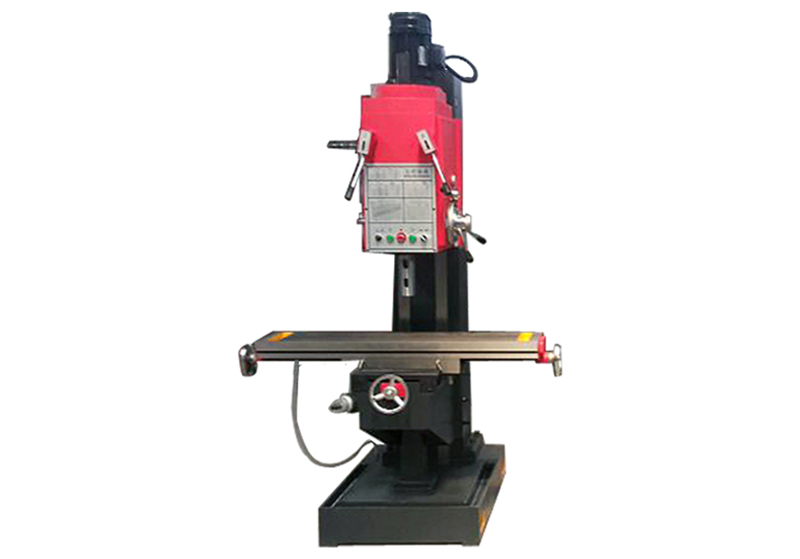

我公司生產的Z5150B-1立式鉆床是一款萬能通用機床具有以下優點：

1、Z5150B-1立式鉆床主軸轉速范圍大，變換轉速由主軸箱左側兩個手柄及變速開關互相配合加以實現。

2、該機床轉速設置合理，鉆削較大孔徑時，有良好的切削性能。

3、使用用時變速開關在高低速檔均設有反向回轉，以至在任意一檔轉速時均可攻削螺紋。
4、Z5150B-1立式鉆床托架及工作臺夾緊手柄設在下方，其余操作手柄均設在主軸箱上方。

5、該機床主軸部件設有復位彈簧和卸刀裝置。前者可按操作便于刀具卸下。

6、Z5150B-1立式鉆床主軸箱體及托架均可作上下升降及360°回轉運動兩者的升降機構設為通用部件其升降由蝸輪副通過齒輪、齒條實現，達到省力和自鎖安全作用。

7、Z5150B-1立式鉆床電動機安裝在主軸箱體內，電機定子外徑增設襯套定位，便于維修拆裝，動力經花鍵套聯結傳送給變速箱，主要鑄件都經過人工時效處理，主要鋼制零件如主軸、主軸套、結合子，傳動軸、傳動齒輪等都經過必要的熱處理，保持較好的穩定性和耐磨性。
Z5150B-1立式鉆床參數：

主要技術參數	Z5150B-1	Z5150B-1（加強型）
最大鉆孔直徑mm	50	50
主軸軸孔錐度	MT5	MT5
主軸行程mm	250	250
主軸箱行（手動）mm	200	200
主軸轉速級數	12	9
進給量級數	9	9
主軸轉速范圍r.p.m	31.5~1400	45~850
進給量范圍mm/r	0.056~1.80	0.056~1.80
工作臺面尺寸mm	1200x 280	1200 x 280
工作臺縱橫行程mm	600 x 300	750 x 350
工作臺升降行程mm	300	300
主軸端面至工作臺面 最大距離mm	750	480
主電機功率kw	3	4
外形尺寸mm	1300x1200x2465	1300x1200x2465
機床重量（凈重）kg	1350	1350

高地機床向用戶介紹一下立式鉆床的基礎知識：

立式鉆床的基型有圓柱立式鉆床和方柱立式鉆床。圓柱立式鉆床的工作臺可以繞立柱回轉并沿立柱升降，主軸作進給運動（可機動進給）、鉆孔直徑16~50mm。方柱立式鉆床工作臺可升降，主軸可機動進給，鉆孔直徑25~80mm。半自動立式鉆床主軸能自動進給并返回原位，實現半自動循環加工。
立式鉆床的變型包括可調多軸立式鉆床，轉塔立式鉆床、立式排鉆床、立式坐標鏜鉆床，十字工作臺立式鉆床和轉塔坐標鏜鉆床。其中轉塔坐標鏜鉆床具有轉塔和精密坐標定位裝置，用于多工序和孔距精度要求較高的加工，且可進行鏜削，可發展成鉆削中心。
Z5150B-1立式鉆床在使用過程中往往存在著設備操作不當、超頻超限使用等問題，因此設備在使用一段時間之后便會出現一些故障。為了方便設備操作員在遇到故障的情況進行分析解決，下面便把鉆床設備常見故障進行整理分析。

立式鉆床不僅可以鉆孔、擴孔而且還能攻絲，用戶在攻絲時應該注意一下幾點：

1、機床主軸可以進行正反兩個方向的旋轉;

2、機床主軸轉速是可調的;

3、主軸上裝有可穩固夾持絲錐的裝置（鉆夾頭）。

搖臂鉆床也能攻絲，主軸箱跟主軸一起晃動的原因是鉆夾頭的同心度不好。如果同心度好的話，攻絲時主軸是不會晃動的。所以你要修理鉆夾頭，使得攻絲時，主軸不再晃動，攻出來的絲就不會變大了。用搖臂鉆床攻絲十分方便，尤其是比較大的，重的零件，用搖臂鉆床攻絲非常方便。攻絲時用將鉆床的自動進給調到空檔，轉速調的慢一些，比如M20的螺孔。

總之、立式鉆床和搖臂鉆床攻絲的區別在于需進行攻絲工件體積的大小。其中搖臂鉆床加工范圍較大，在攻絲時應首選搖臂鉆床;但如果加工件體積較小，用立式鉆床進行攻絲也是很便捷的。

  Z5150B-1立式鉆床在維修時應該注意的原則：

1、立式鉆床先小后大，先易后難，先高空后地面，先核心后主機，必需要崩潰的裝備要盡可能少分化，同時又要滿意包裝請求，終

極到達裝備從新安置后的精度機能同裝配前同等。為增強崗亭義務，采納分工負責制，誰裝配、誰安置。

 2、所有的電線、電纜不許剪斷，拆上去的線頭都要有標號，對有些線頭沒有標號的，要先彌補后再拆下，線號不許迷失，拆線前要

進行三比較（外部線號、端子板號、內部線號），確認無誤后，方可裝配，不然要調解線號。

 3、裝配中要包管裝備的絕對平安，要選用符合的東西，不得隨便代用，更不得使用大錘敲擊。不要拔下裝備的電氣柜內插線板，

應當用膠帶紙封住加固。

 Z5150B-1立式鉆床性能：

1、該款機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性。結構先進可靠。

2、主軸系統有高性能的傳動精度和剛性。

3、電機采用主軸軸承、絲桿、主要電器元件、主要液壓元器件。
 Z5150B-1立式鉆床功能及特點：

1、主軸各級變速機構靈敏可靠。

2、操作系統集中，工人使用方便快捷，維修方便。

3.、主軸攻絲能實現自動反轉。

4、主軸自動進給、定程切削。

5、主軸箱設有抗力保險。

6、精度高、噪聲低、變速范圍廣。
 Z5150B-1在操作過程中的注意事項：

一、操作者必須嚴格遵守維護使用設備的四項要求，五項紀律。嚴禁超負荷使用設備。　

二、開車前，必須按照巡回檢查點仔細進行檢查，并按潤滑圖表進行潤滑。　

三、停車八小時以上再開動設備時，應先低速轉動三至五分鐘，確認運轉正常后，再開始工作。　

四、工作中必須正確安裝工具，鉆套要符合標準，錐面必須清潔無滑痕。　

五、工作必須正確牢固的裝卡在工作臺上，鉆透孔時必須在低面墊上墊塊。　

六、工作中不采用機動進給時，必須將控制螺帽向里推。　　

七、卸鉆卡具時應用標準斜鐵和用銅錘輕輕敲打，不準用其它東西亂打。　

八、機床變速必須停車進行。設備開動后操作者不得離開或托人代管。　

九、工作中各軸承的溫度不得超過60℃，主軸軸承及主軸套的溫度在最高轉速時不得超過70℃。　

十、工作中必須經常檢查設備運轉情況及潤滑系統情況，如運轉和潤滑不良時，應停止使用設備。

十一、工作中嚴禁戴手套。　　

十二、非電工不準打開電器箱門。　

十三、工作后須將手柄置于非工作位置，工作臺降到最低位置，并切斷電源。

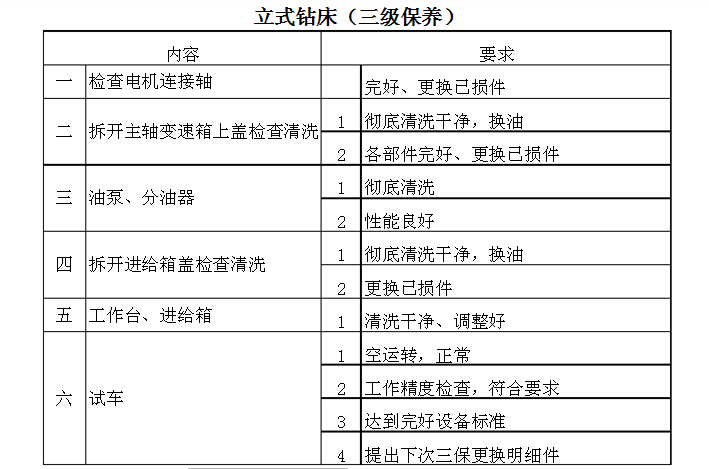

Z5150B-1在保養時請按照以下內容：

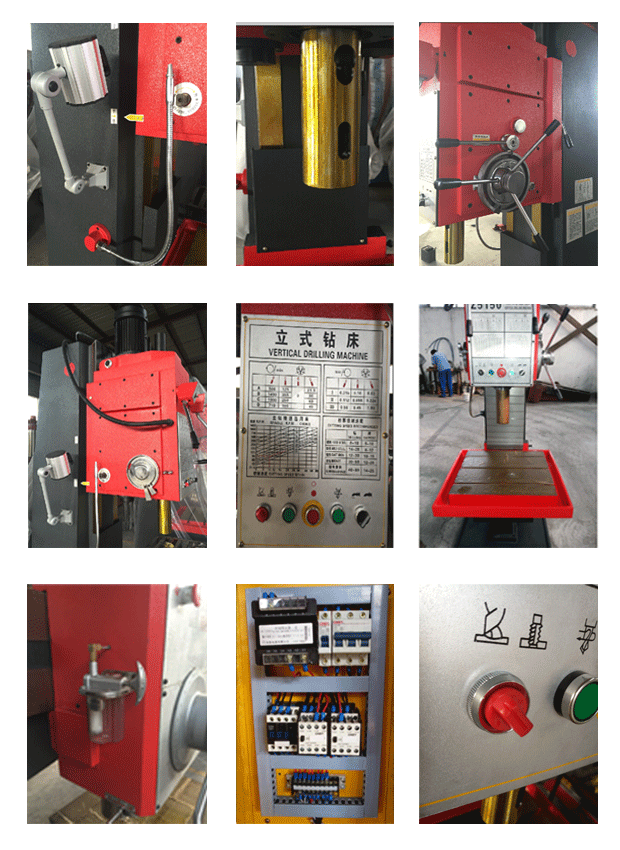

立式鉆床細節圖：

滕州市高地機床有限公司消費者保障
1.立式鉆床生產廠家正品保障；
2.立式鉆床生產廠家物流直達；
3.正規增值稅發票抵扣；
4.規范合同簽訂。
立式鉆床的售后服務：本公司出售商品因質量問題均享受三包政策，（人為操作或外力造成損傷破壞不在保修范圍內）一年內免費維修，終身成本。維修，提供原廠配件。附件不在保修范圍內。
立式鉆床保修說明:
1、我公司出售的機床保修期是一年，保修期內免費維修。(人為因素不按使用說明書操作或不可抗拒的自然現象所引起的故障除外)
2、在保修期內機床出現故障，先請您按“使用說明書"的有關注意事項中的有關條款對照處理，如果故障排除不了，請來電、來函或傳真與我們聯系，接到通知后我們將在48小時之內及時處理您所反饋的問題。
3、電器附件部分及易損件(如鋸條、皮帶、蝸輪等)不在保修范圍，保修期內出現質量問題本廠免費發送配件并協同客戶共同解決。問題較大的我公司有專業流動售后人員負責上門維修。
4、屬下列情況之一者，不屬于免費服務范圍，但可實行收費服務：
①客戶因使用、維護、保管不當造成損壞的；
②由于自行運輸、裝卸、聯接不適當配件或非我公司維修或改裝造成損壞的；
③)配件超過免費保修期；
④耗材(如:潤滑油、材料油等)；
⑤因電力不足或高壓放電及電源錯接對本機造成之損壞；
⑥因自然災害等不可抗拒力造成損壞的(如雷擊等)。請按照使用說明書操作。
