在方柱立式鉆床里面根據工作臺形式可以分為方形立式鉆床和十字工作臺立式鉆床兩類。B-1型立式鉆床即是有工作臺移動功用，我們稱為十字工作臺，這種立鉆的工作臺是可以上下、左右、前后移動的；而B型是工作臺沒有任何移動的功用，即是工作臺定做在立式鉆床上面，工作臺只能上下移動，他也是有優勢的即是精度好一點，由于咱們在加工的時候，工作臺沒有一絲的變化，那么自然就沒有什么差錯了。這兩類立式鉆床的差別也就體現在工作臺上面。

高地機床生產的Z5140B-1立式鉆床即是主軸箱和工件臺安頓在立柱上,主軸豎直布置的鉆床。常用于機械制造和修配工廠加工中、小型工件的孔。加工前須先調整工件在作業臺上的方位，使被加工孔基地線對準刀具軸線。加工時,工件固定不動,主軸在套筒中旋轉并與套筒一同作軸向進給。作業臺和主軸箱可沿立柱導軌調整方位，以習慣不一樣高度的工件。

 Z5140B立式鉆床的主要技術參數：

主要技術參數	Z5140B-1	Z5140B-1（加強型）
最大鉆孔直徑mm	40	40
主軸軸孔錐度	MT4	MT4
主軸行程mm	250	250
主軸箱行程（手動）mm	200	200
主軸轉速級數	12	9
進給量級數	9	9
主軸轉速范圍r.p.m	31.5~1400	45~850
進給量范圍mm/r	0.056~1.80	0.056~1.80
工作臺面尺寸mm	1200 x 280	1200 x 280
工作臺縱橫行程mm	600/300	750 x 350
工作臺升降行程mm	300	300
主軸端面至工作臺面最大距離mm	750	480
主電機功率kw	3	4
外形尺寸mm	1300x1200x2465	1300x1200x2465
機床重量（凈重）kg	1350	1350



 方式立式鉆床的進給方式
Z5140B-1立式鉆銑床是高地機床生產的一款萬能通用機床，效率高、剛性好、精度高、噪音低、變速范圍廣、操作集中、外形新穎、使用維修方便。可用于鉆孔、鉸孔、锪、端面、鉆沉頭孔、鏜孔、攻絲等作業。主軸攻絲自動反轉以及微動進給，用于盲孔和定深孔極為方便。它主軸的啟動停止和反轉時靠按壓按鈕實現。在進行鉆孔工作或用按鈕操縱主軸正反轉時應將選擇開關搬到鉆孔位置，當利用攻絲反轉機構進行攻螺紋時應搬到攻螺紋位置。
Z5140B-1立式鉆床有手動、機動和超越進給三種進給方式。將進給主操作手柄逆時針旋轉即可實現主軸的手動進給。將機動進給控制端蓋拉出，進給主操作手柄逆時針旋轉20o即接通機動進給。若反轉20o則機動進給停止。在機動進給過程中以高于機動進給速度逆時針轉動手柄即得到主軸的超越進給。
Z5140B-1立式鉆床緊固在刻度盤槽中的撞塊隨手柄一同旋轉，當撞塊撞開撞銷時，進給合子脫開，從而機動進給自動停止，實現鉆孔定深。鉆孔的深度可通過刻度盤和標尺的刻度確定。
在Z5140B-1立式鉆床主軸箱左側設有攻絲自動反轉機構，使用這個裝置攻絲時，應首先敬鉆孔攻絲選擇開關扳到攻絲位置，然后調整轉盤上的撞塊（注意有延時）通過操作手柄實現。
Z5140B-1所采用的潤滑油，必須是純潔無酸性的，不許含有水分和其它雜質。主軸箱上蓋上部設有注油孔，旋下螺塞即可注油。注油在停車狀態時油面達到油標尺的一半為準。

 Z5140B-1立式鉆床放大電路在放大交流傳號時，是將交流信號疊加在直流分量上，以立式鉆床實現不失真的放大。為了計算電路的電爪放大倍數、立式鉆床輸入電阻和輸化電阻，需要畫出電路的交流通路進行分析。交流通路的畫法是：電容視為短路，直流電源視為短路，電感視為開路。基本共發射極放大電路的交流通路。 立式鉆床放大電路的輸入電阻就是信號源的負載，一舶來說希望它盡能大一些，以使放大電路向信號源取用的電流盡可能小一些，減少前一級的負擔。 立式鉆床放大電路的輸出電阻是從放大電路的輸出端看進去的交流等效電阻，是輸出電壓與輸出電流的比值，根據交流通路圖分析。利用它輸入電阻很高的特點，減小對信號源的衰減，有利于信號的傳輸。 立式鉆床固定循環的程序格式包括數據形式、返回點平面、孔加工方式、立式鉆床孔位置數據、孔加工數據和循環次數。立式鉆床數據形式在程序開始時就已指定，所以在固定循環程序格式中可不注出。

 Z5140B-1立式鉆床的微弱電信號在現在的立式鉆床的應用中是非常廣泛的，我們隨著現在的科學技術的發展，立式鉆床的電子技術方面的應用也越來越成熟。
 在日常生活和生產實踐中，經常要求將立式鉆床微弱電信號加以放大去推動各式各樣的負載，以滿足人們生活、生產和科學實驗

的需要。立式鉆床放大電路是將微弱電信號轉變為較強電信號的電子電路，又稱為放大器。立式鉆床放大電路主要有交流放大電路和直流放大電路兩大類。立式鉆床放大電路在電子技術及其應用領域占據著極其重要的地位。
立式鉆床放大電路的作用是將輸入的微弱信號放大成為幅度足夠大民勺原來信號變化規律一致的信號。
一個放大器以用一個帶行輸入端和輸出端的方框來表示，立式鉆床信號源提供放大電路的輸入情號；立式鉆床放大電路的作用是

將立式鉆床輸入的微弱信號放大，得到輸出信號；立式鉆床負載是接收放大了的輸出信號，如立式鉆床揚聲器或顯像管等。一般的放大電路均需要直流電源來提供電路所需的能量。
  高地機床幫您解析Z5140B-1鉆床主軸制動原理：
40的立式鉆床的制動原理為能耗制動,,,電機是三相的汽車用品,。也就是每一相通電后電機旋轉120度,立式鉆床的制動就是當電機停止旋轉后立馬給電機其中的一相電給直流24伏的電,,電機因為只得到了一相電磁場固定,所以電機會很快停止,,,另外立式鉆床63還有80的立鉆是利用的液壓來正反轉和制動,,當然有些小廠生產的也有區別 ,還有鉆床住電機下面會有摩擦片的,。那個摩擦片是起主軸超載的時候打滑用的,,保護電機,,,希望能對你有幫忙, 完全依靠皮帶剎車,Z5140B-1一旦停止,皮帶輪馬上停止轉動,皮帶也牽動主軸停止。反之皮帶太光滑了就停了還會依慣性再轉動。

 在使用高地機床生產的Z5140-1立式鉆床時需要掌握的規程：

①立式鉆床在現代化生產中具有主要的生產含義，可以進行鉆孔、擴孔、鉸孔、锪平面和攻螺紋等加工。鉆床鉆小直徑孔或深孔時，要經常退鉆排屑，避免切屑堵塞而扭斷鉆頭，一般在鉆孔深度打直徑的3倍時，一定要退鉆排屑。鉆床運用有必要把握的操作規程。

②應根據孔徑挑選鉆頭，裝卸鉆頭時，有必要運用錐形沖頭和卡鉆扳手，不得恣意亂敲。應根據工件硬度和孔徑調理鉆頭進刀量，硬質資料和大孔徑鉆孔應選用小進刀量，避免損壞鉆頭和工件。

③工件鉆孔前應放穩、固定。大工件鉆孔時，應安放保險；小工件鉆孔使用壓板或鉗子固定；不得手拿工件直接鉆孔。鉆孔作業中，禁絕戴手套，禁絕用手鏟除鐵屑，禁絕在旋轉的鉆頭下翻轉，卡壓或丈量作業。手禁絕接觸旋轉部位。

④操作時發現鉆頭在卡具中打滑，應立即泊車提起主軸，便鉆頭離開工件， 夾緊后方能持續運用。鉆孔將透時，應減少鉆頭壓力和進刀量。鉆硬件或大孔時，應加冷卻劑，以防過熱損壞鉆頭、工件。

⑤開車前查看鉆床傳動有些及操作手柄是否正常和活絡，調整轉速后，應先用手盤動試轉，確保完全嚙合后，再以低速空轉2~5分鐘，觀察工作狀況，正常無誤后才作業。應根據工件硬度和孔徑調理鉆頭轉速，硬質資料和大孔徑鉆孔應選用低鉆速；但不得在通電旋轉狀況下調整轉速。

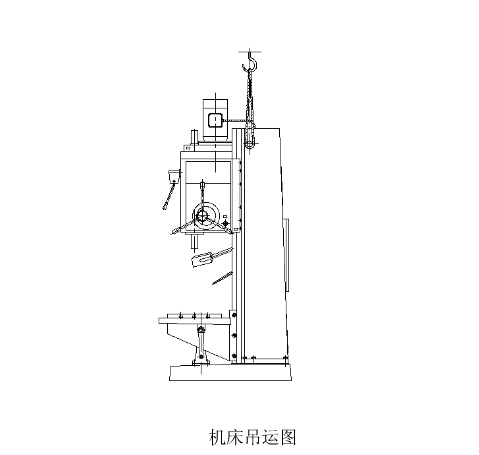

用戶在轉移立式鉆床時請根據以下吊運圖進行轉移，從新安裝調試，以便確保該機床的精密度。

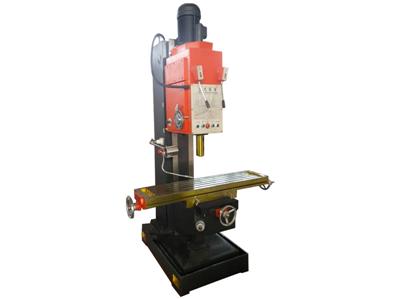

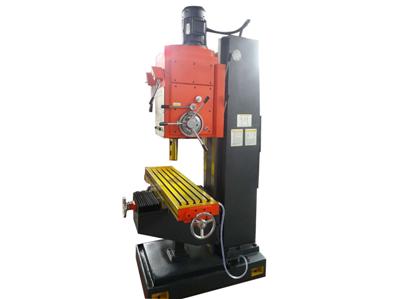

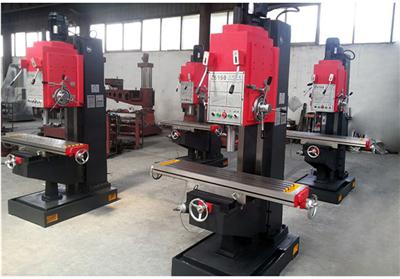

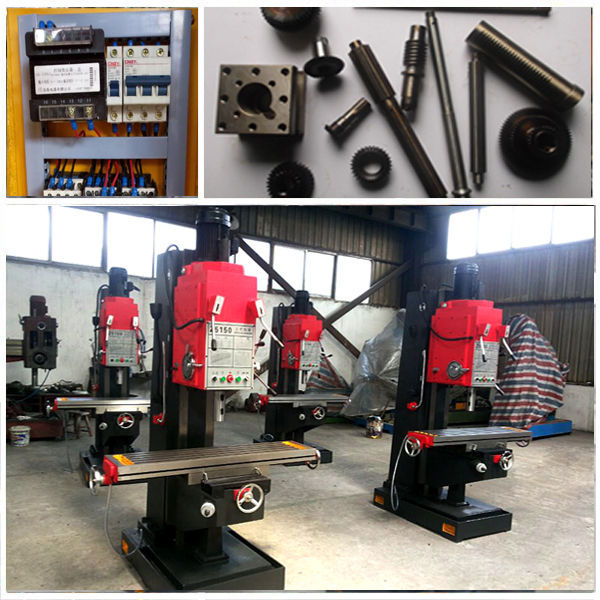

 z5140B-1細節圖：
