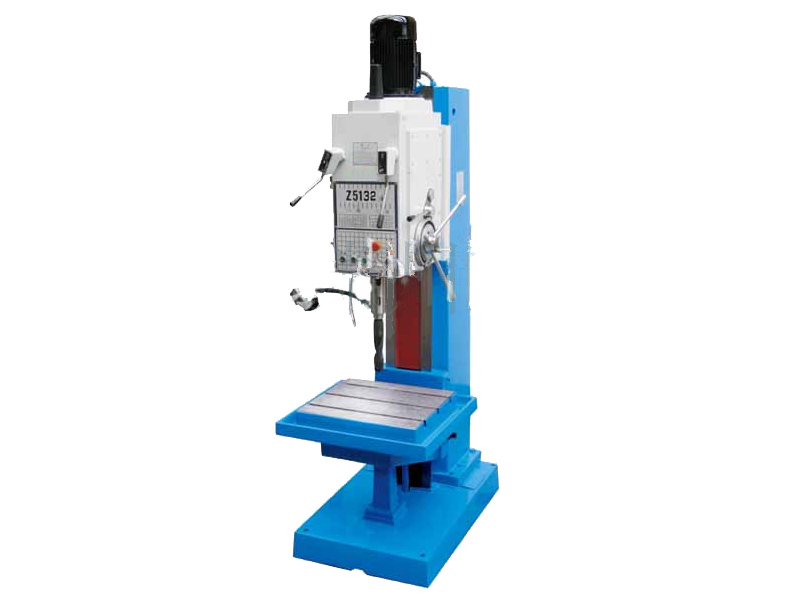

Z5132型立式鉆床是滕州高地機床生產的一款特制機型。可以完成鉆、擴、锪及攻絲等工序，具有精度高，剛性好，扭矩大，噪音低，變速范圍廣等優點，操縱集中，使用維修方便。鉆床主要是用鉆頭在工件上加工孔的機床。一般鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床構造簡略，加工精度相對較低，可鉆通孔、盲孔，替換特別刀具，可擴、锪孔，鉸孔或進行攻絲等加工。
該機床具有攻絲自動反轉機構，主攻絲可實現自動正反轉，對于盲孔和定深孔攻絲挺方便.立式鉆床的特點是工件固定不動，刀具做旋轉運動，并沿主軸方向進給，操作可所以手動，也可所以機動。Z5132立式鉆床的主要參數如下：

型號	Z5132
最大鉆孔直徑mm	25
最大進給抗力N	900
主軸最大扭矩N.m	1600
主軸孔錐度莫氏	4#
主軸中心線主導軌面距離mm	280
主軸行程mm	200
主軸箱行程（手動）mm	200
主軸轉速級數	9
主軸轉速r/min	50-2000
進給量mm/rev	0.056-1.80
主軸跨距mm	280
工作臺面積mm	400×550
主軸端面至工作臺最大距離mm	710
主電機功率kw	2.2
冷卻泵流量L/min	12
外形尺寸mm	1050×680×2010
機床重量kg	950/1100

 Z5132立式鉆床主要優勢：

1、主軸可以自動改變轉速和進給量，而且工件自動調整位置，實現多工序加工的自動化循環。

2、主軸轉速范圍大，變換轉速由主軸箱左側兩個手柄及變速開關互相配合加以實現。　

3、轉速設置合理，鉆削較大孔徑時，有良好的切削性能。　

4、軸部件設有復位彈簧和卸刀裝置。前者可按操作者本人習慣調節之，后者便于刀具卸下。　

5、主軸箱體及托架均可作上下升降及360°回轉運動兩者的升降機構設為通用部件其升降由蝸輪副通過齒輪、齒條實現，達到省力和

自鎖安全作用。

6、變速開關在高低速檔均設有反向回轉，以至在任意一檔轉速時均可攻削螺紋。

7、托架及工作臺夾緊手柄設在下方，其余操作手柄均設在主軸箱上方。　
8、.立式鉆床電動機安裝在主軸箱體內，電機定子外徑增設襯套定位，便于維修拆裝，動力經花鍵套聯結傳送給變速箱，主要鑄件都經

過人工時效處理，主要鋼制零件如主軸、主軸套、結合子，傳動軸、傳動齒輪等都經過必要的熱處理，保持較好的穩定性和耐磨性。

立式鉆床鉆孔軸線傾斜的故障原因及排除方法：

立式鉆床鉆孔軸線傾斜的故障原因及排除方法如下：

(1)主軸移動軸線與立柱導軌不平行。應檢查其平行度，若主軸套移動中心線與立柱導軌平行度超差，則應修刮進給箱導軌面至要求。

(2)主軸回轉中心線不垂直于工作臺面。應檢查其垂直度，若主軸套移動中心線對工作臺面的垂直度超差，則應修刮工作臺面導軌至要求。

Z5132立式鉆床鉆頭夾不緊的故障原因：

z5132 立式鉆床鉆頭夾不緊的故障原因及排除方法如下：

(1)主軸內錐孔有臟物。裝鉆夾以前應清除干凈。

(2)內錐孔磨損或拉毛。若磨損嚴重時，則應采取鑲補法焊修修研內錐孔。

Z5132立式鉆床修前應進行檢查事項：

立式鉆床修理前，可按機床專業標準(GB/T4018-1997，GB/T4019-1997)或隨機合格證做性能、試切及精度檢查，根據精度喪失情況及所存在的問題，決定具體修理項目與驗收要求，并做好技術物質準備。修理后仍按上述要求驗收，各廠亦可根據工藝要求及具體情況對部分驗收要求作適當?shù)臋z查。

用戶修理Z5132立式鉆床需用的工具及儀器見下表：

序號 名 稱     規 格 /mm       數量                   用 途

1 框式水平儀   0.02/1000          2        測量直線度平行度垂直度等

2 百分表                     0.01          1         測量徑向圓跳動、平行度等

3 磁性百分表座                           1         測量徑向圓跳動、平行度等

4 塞尺 最薄            0.03             1          測量平面平行度等

5 內徑百分表          0.01             1          測量內徑

6 液壓千斤頂       30000N          1         檢驗剛度

7 鋼珠                       Φ6               1         測量軸向竄動

8 錐度塞規           莫氏 3 號       1        測量錐孔接觸面積

9 錐度檢驗棒       莫氏 3 號       1        測量錐孔徑向圓跳動

10 等高墊鐵                                 2         測量平面平面度

11 量棒                 Φ6×100          1        測量主軸套齒條精度

12 平板               500×1000        1        研刮立柱導軌面

13 檢驗橋板        300×400         1         測量直線度、平行度等

14 鑄鐵直尺 300×250×200      1         測量立柱精度

15 圓柱檢驗棒    Φ30×500        1         測量工作臺臺面與其導軌面的垂直度

16 90°直角尺      200×300        1        測量工作臺臺面與其導軌面的垂直度

17 圓柱檢驗棒                             1        測量進給箱導軌面對主軸中心平行度

18 角度規                55°               1         測量工作臺各面垂直度和主軸中心對其各面的平行度

19 研磨棒                                     1         研磨導向套

20 等高   V 形架                           2           測量主軸徑向圓跳動

21 支承板                                     1          測量主軸(可以用角鐵代替)

22 表夾                                         1           測量變速箱的空心軸的回轉中心對支承面的垂直度

23 角度平尺            55°               1           研刮立柱導軌面

24 卡尺                500                  1            測量工作臺導軌面的平行度

25 檢驗平板 750×1000             1            測量主軸，測量空心軸的回轉中心對支承面的垂直度

26 平行平尺 500×40×135        1            測量直線度 平行度

27 堵塞                                         1               修磨主軸軸套

28 圓柱檢驗塊 Φ60×56             1               檢查主軸套筒

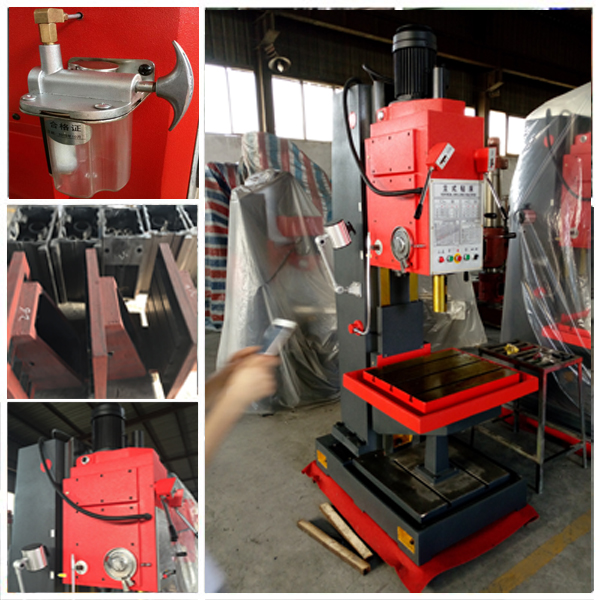

 立式鉆床細節圖：
