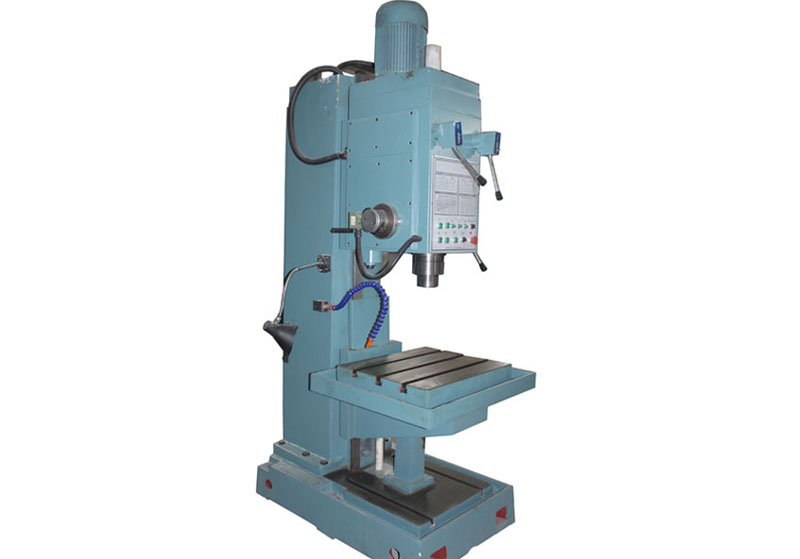

Z5163型立式鉆床系列可以完成鉆、擴、锪及攻絲等工序，具有精度高，剛性好，扭矩大，噪音低，變速范圍廣等優點，操縱集中，使用維修方便。機床具有攻絲自動反轉機構，主攻絲可實現自動正反轉，對于盲孔和定深孔攻絲極為方便。

Z5163型立式鉆床的特點是工件固定不動，刀具做旋轉運動，并沿主軸方向進給，操作可所以手動，也可所以機動。鉆床系指主要用鉆頭在工件上加工孔的機床。一般鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床構造簡略，加工精度相對較低，可鉆通孔、盲孔，替換特別刀具，可擴、锪孔，鉸孔或進行攻絲等加工。

Z5163立式鉆床的主要參數：

主要參數	Z5163
最大鉆孔直徑(mm)	63
最大進給抗力（N）	30000
主軸允許最大扭矩(N.m)	800
主軸錐度	5MT
主軸中心線至導軌面距離(mm)	375
主軸行程(mm)	250
主軸箱行程(mm)	250
主軸轉速(r/min)	40—570（9 steps）
進給量(mm/r)	0.1—0.78（6 steps）
工作臺行程(mm)	300
工作臺工作面尺寸(mm)	650×550
工作臺T型槽寬度(mm)
主軸端面至工作臺面最大距離(mm)	800
主電機功率(kw)	5.5
冷卻泵流量(L/min)	25
外形尺寸(mm)	1452×965×2787
機床凈重(kg)	2500



我公司的技工師傅為廣大用戶整理了以下Z5163立式鉆床在使用過程中的操作規程：

一、Z5163立式鉆床安全注意事項

1、吊運立式鉆床用的鐵棒直徑為 40mm，伸出機床兩側的長度不小于 300mm，鋼絲繩與機床表面間應墊以軟木或氈墊。

2、主軸箱升降必須松開鑲條的緊固螺栓，主軸箱升降完畢后必須鎖緊螺栓，不允許不松螺栓硬搖主軸箱，以免損壞相關的零件。

3、機床主軸沒有完全停止旋轉前不允許用手去摸主軸，以免傷人。

4、機床旋轉時，絕對不允許變速，否則將造成齒輪損壞。

5、清洗機床和維護機床時必須關閉電源。

6、立式鉆床切切削時應采取相應的措施，防止鐵屑飛濺傷人。

7、用退刀楔卸刀時，主軸必須退回到原始位置。

8、立式鉆床啟動前應檢查各手柄的位置是否正確。

 9、立式鉆床在第一次使用或長時間沒有使用時，應先讓機床由低、中、高各轉速空運轉幾分鐘。

10、立式鉆床采用的潤滑油必須是純潔無酸性的，不含有水分和其它雜質。機床使用一個月后，換第一次油，以后可根據使用情況每隔三至六個月更換一次油，換油時先將舊油放完，再用純凈的煤油清洗后注入清潔的新油 。

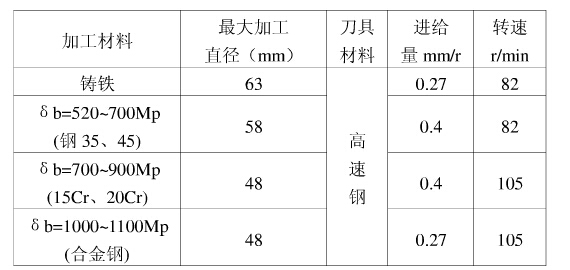

11、Z5163立式鉆床按下表選用參數在實體上鉆孔徑

注：刀具必須鋒利，按上表選擇參數加工孔徑，否則機床容易受損。

12、主軸套表面和立柱導軌面應保持清潔并每日潤滑。主軸套的上下主軸軸承 部位設有潤滑孔，可用黃油槍加注潤滑脂，關閉電源，小心移開主軸箱正面的 面板即可在箱內壁的孔中找到主軸上軸承的潤滑孔，主軸套潤滑，在主軸箱左 上方有一個油杯，油杯的油管接到主軸箱的主軸套處，油杯中有毛線，每天向 油杯中加 20 號潤滑油，來潤滑主軸套。 在工作過程中，應當經常注意檢視窗口處是否來油 ， (只有飛濺的油點即可) 以確保潤滑系統的正常工作。

二、Z5163立式鉆床的的保養

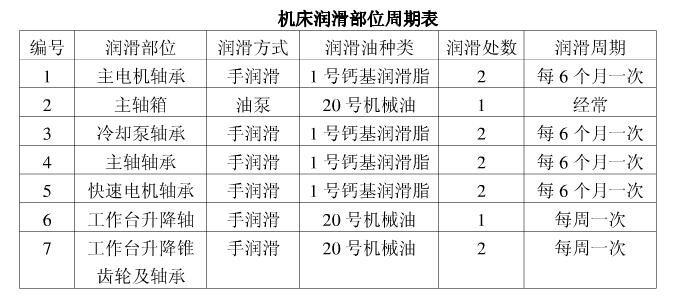

1、為延長Z5163立式鉆床的使用壽命，應當注意機床的維護和保養，保持每個周期洗一次機床，嚴格按照潤滑圖表的要求對機床進行潤滑。

2、每個月至少檢查一次機床的電氣設備連接是否緊密，且不得氧化。

3、要定期更換冷卻液，特別是南方地區要經常更換冷卻液。

4、要經常觀察油窗的油位，油位達不到高度要及時加潤滑油，經常檢查油窗 是否上油，要保持油窗的清潔。

5、加工鑄件時，要保持主軸套的清潔，否則主軸套容易研傷。

Z5163立式鉆床立柱可采用的修理工藝：

高地機床立式鉆床立柱的修理，可根據修前檢查的情況分別采用不同的修理方法：

(1)立柱表面，特別是導軌表面上有嚙痕、劃道深度0.3~0.5mm 之間者，應經過精刨后再進行刮研，也可用鑄鐵冷焊或鑲焊等方法進行修補。

(2)各導軌表面自身直線度、平行度以及對基準面的垂直度的誤差超過 0.2mm 以上者，應該經過精刨以后再進行刮研。 各導軌表面的直線度可用平板拖研并進行修刮，以角度平尺及接觸點(8~10 點/25mm×25mm)保證;導軌表面對基準表面有垂直度要求的可用角度平尺拖研，刮削至(300∶0.03)mm。

Z5163立式鉆床變速箱拆裝修理應注意事項：

滕州市高地機床生產的Z5163立式鉆床變速箱體是用鑄鐵制成的，箱體內部裝有齒輪傳動及操縱機構。變速箱通過兩只三聯滑移齒輪的變換，主軸可得到9種不同的轉速。齒輪的變換是通過裝在箱體內的兩個扇形齒輪和撥叉而得到，這是依靠箱體左邊的手柄操縱的。 變速箱最后。一根軸為空心軸，其內部花鍵孔用以傳遞回轉運動給主軸，其余均為花鍵軸。變速只許在電動機停轉時進行。

變速箱拆裝修理注意事項如下：

(1)移動三聯滑移齒輪的撥動座要輕松，而不得在軸上“卡死”。齒輪的定位機構應保 證齒輪在軸上每個位置的正確定位。相嚙合的齒輪的錯位量(不重合)不允許大于其寬度的5%。

(2)帶輪外徑的徑向圓跳動誤差不得超過 0.05mm，端面圓跳動誤差不得超過 0.1mm。

(3)用于變速手柄的外力不得大于 80N。

(4)變速箱變速手柄位置必須符合銘牌上的標志。

(5)各螺釘及定位銷要緊固。

(6)在緊固箱蓋時，應保證與墊圈有 0.15~0.20mm 的間隙。

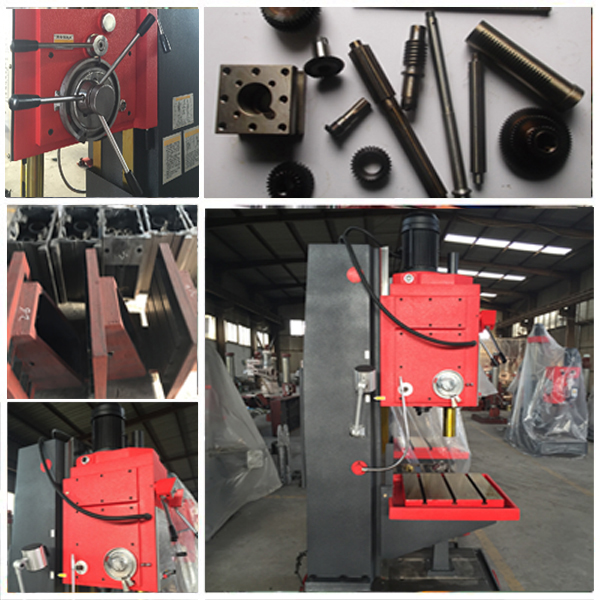

立式鉆床細節圖：
