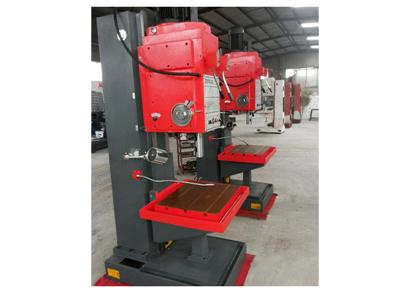

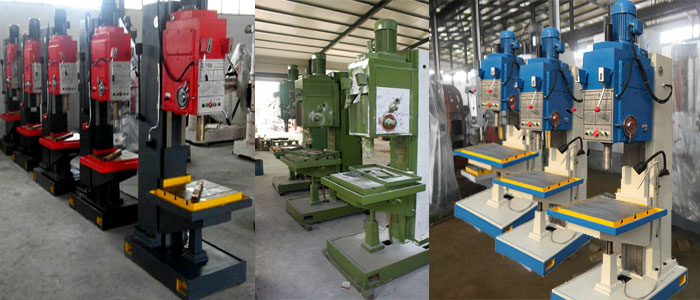

立式鉆床在我們平時的工作生活中用途很廣泛，但是我們很少系統的去了解立式鉆床的結構性能。從立式鉆床的結構圖不難看出，立式鉆床的外形都是方方正正的，每個立式鉆床生產廠家選用的外觀顏色也都五花八門。一般的都是藍白，機床綠，還有現在我們都用的灰紅色，因為很多立式鉆床的用戶都覺得這款顏色比較耐臟。

有些立式鉆床用戶覺得Z5140B立式鉆床使用說明書看起來很繁瑣，不夠系統，看起來不太好理解。那我們就把Z5140B立式鉆床說明書簡單剖析一下，讓大家有個簡單的了解。

Z5140B立式鉆床說明書一

基本說明：5140B立式鉆床工作的時候是可以完成自動進給的，它的功率和機構強度允許采用較高的切削用量，因此可獲得較高的勞動生產率，并可獲得較高的加工精度，立式鉆床的主軸轉速、進給量都有較大的變動范圍，可以適應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要，在立式鉆床上裝一套多軸傳動頭，就可以同時鉆削幾十個孔，可作為批量生產的專用機床使用，效率更高。

Z5140B立式鉆床說明二

操作步驟： 1、吊運Z5140B立式鉆床用的鐵棒直徑為 40mm，伸出機床兩側的長度不小于 300mm，鋼絲繩與機床表面間應墊以軟木或氈墊。

2、主軸箱升降必須松開鑲條的緊固螺栓，主軸箱升降完畢后必須鎖緊螺栓，不允許不松螺栓硬搖主軸箱，以免損壞相關的零件。

3、機床主軸沒有完全停止旋轉前不允許用手去摸主軸，以免傷人。

4、機床旋轉時，絕對不允許變速，否則將造成齒輪損壞。

5、清洗機床和維護機床時必須關閉電源。

6、機床切切削時應采取相應的措施，防止鐵屑飛濺傷人。

7、用退刀楔卸刀時，主軸必須退回到原始位置。

8、啟動前應檢查各手柄的位置是否正確。

9、Z5140B立式鉆床在第一次使用或長時間沒有使用時，應先讓機床由低、中、高各轉速空運轉幾分鐘。

10、機床采用的潤滑油必須是純潔無酸性的，不含有水分和其它雜質。機床使用一個月后，換第一次油，以后可根據使用情況每隔三至六個月更換一次油，換油時先將舊油放完，再用純凈的煤油清洗后注入清潔的新油

主軸套表面和立柱導軌面應保持清潔并每日潤滑。主軸套的上下主軸軸承 部位設有潤滑孔，可用黃油槍加注潤滑脂，關閉電源，小心移開主軸箱正面的 面板即可在箱內壁的孔中找到主軸上軸承的潤滑孔，主軸套潤滑，在主軸箱左 上方有一個油杯，油杯的油管接到主軸箱的主軸套處，每天向 油杯中加 20 號潤滑油，來潤滑主軸套。 在工作過程中，應當經常注意檢視窗口處是否來油 ， (只有飛濺的油點即可) 以確保潤滑系統的正常工作。

 Z5140B立式鉆床說明書三

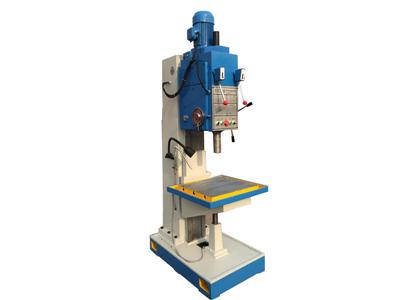

產品特點： Z5140B、z5150B系列方柱立式鉆床鉆孔直徑為Z5140B：￠40mm；Z5150B：￠40mm(在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔能力分別為￠40mm、￠50mm)Z5140B、z5150B為固定工作臺；Z5140B-1、Z5150B-1為十字工作臺。這種床子除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等，工作的時候效率高、剛性好、精度高、噪音低、變速范圍廣。如果是十字工作臺的，則工作臺能縱橫、升降手動進給。立式鉆床操縱集中，外形新穎，使用維修方便，適用于修理工具等單件小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。

有些用戶買來立式鉆床只是粗略的看了一下立式鉆床說明書，就開始著手使用，并沒有每個部件，每個細節詳細了解。問過很多立式鉆床用戶，其實他們對立式鉆床產品也都是一知半解。只知道立式鉆床就是用來鉆孔的。

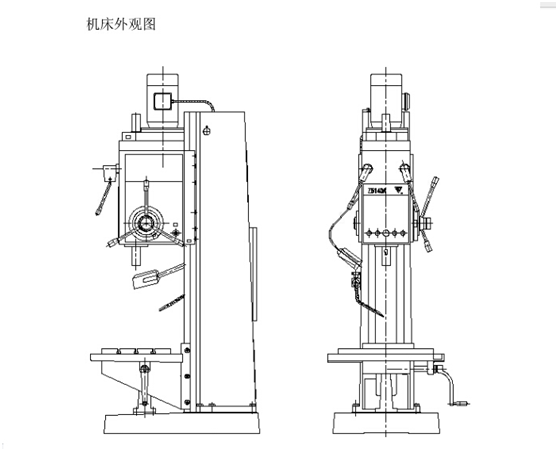

立式鉆床結構圖：

從立式鉆床結構圖上不難看出，立式鉆床的結構并不是多復雜，有點立式鉆床知識的人，還是很容易吃透它的。

Z5140B立式鉆床說明書四

適應范圍：立式鉆床作為鉆床的一種，也是比較常見的金屬切削機床，應用廣泛，精度高。適合于批量加工。可以適應不同材料的刀具在不同材料的工件上的加工。并能適應鉆、锪、鉸、攻螺紋等各種不同工藝的需要。常用于機械制造和修配工廠加工中、小型工件的孔。

Z5140B立式鉆床說明書五

保養維護：1、為延長機床的使用壽命，應當注意機床的維護和保養，保持每個周期洗一 次機床，嚴格按照潤滑圖表的要求對機床進行潤滑。 下面是Z5140B立式鉆床的潤滑部位圖以及潤滑方式，提供給大家做參考。

2、每個月至少檢查一次機床的電氣設備連接是否緊密，且不得氧化。

3、要定期更換冷卻液，特別是南方地區要經常更換冷卻液。

4、要經常觀察油窗的油位，油位達不到高度要及時加潤滑油，經常檢查油窗 是否上油，要保持油窗的清潔。

5、加工鑄件時，要保持主軸套的清潔，否則主軸套容易研傷。

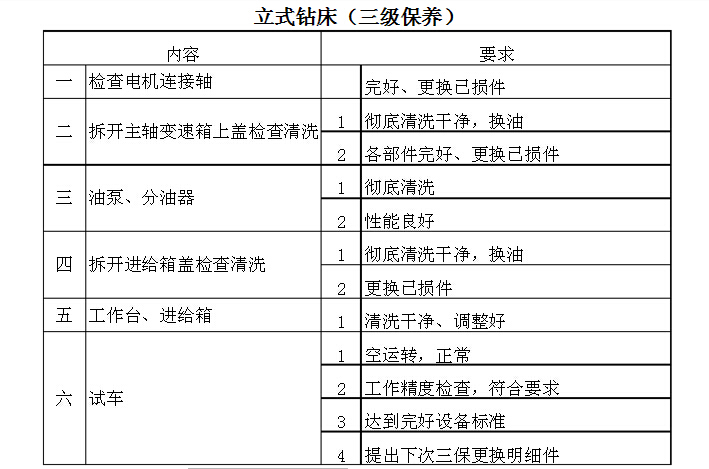

操作者還可以根據上面的表格里提到的立式鉆床保養方法進行保養和維護。

 相信通過以上方面你很直觀的就能了解Z5140B立式鉆床都有那些部件，有哪些結構組成。能夠知道它的特點是什么，適合用在哪里，都能干些什么。更好地發揮它的作用，物盡其用。

很多人都愿意拿我們滕州的立式鉆床和大河的比較，寧夏大河立式鉆床時間比較長，做工比較好，機床本身售后較低，同樣的它的價格也不低，就是由于其種種優點，所以很受用戶青睞！但價格高也擋住了很多用戶。

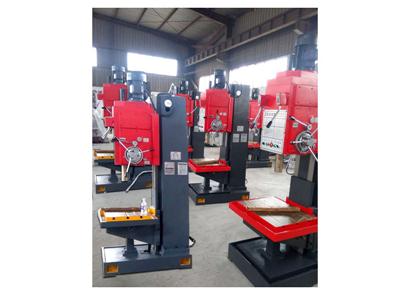

滕州立式鉆床，從時間上來說要短一些，技術也是從外地學習過來，以前做工的確很粗糙，但隨著最近幾年人們意識的提高并且本身技術的不斷改進，質量已經上升到了新的高度。而且售后比較及時。滕州立式鉆床走的是經濟實用型路線，我們不跟大廠比，我們要比就跟自己比，一步一個臺階。

如果您對我們的產品有不了解的地方，請致電或留下您的聯系方式，我們將在最短的時間內和您聯系。

簡單的附加一些立式鉆床的基礎問答，對一些小的故障，疑難雜癥做一些解答，希望能夠幫助到大家。

立式鉆床空運轉試驗包括哪些內容?

答：(1)在試驗之前，機床所有部件、槽等都應查看，要清除其內部的切屑和污物。

(2)所有緊固螺釘及調整螺釘，必須全部擰緊及調整完畢。

(3)固定聯接面應緊密貼合，用 0.03mm 的塞尺檢驗時不能插進。滑動導軌的配合表面，除用涂色法檢驗接觸點外，還要用 0.04mm 的塞尺插入其端部，深度應不大于 20mm。

 (4)檢查自動裝置和擋塊的工作精度和動作準確性。

 (5)主軸應能平穩移動，手柄的重量不應大于 5kg。

 (6)機床接通電路后，主運動機構以最低轉速起，依次每級轉速運轉時間不得少于2min。在最高轉速時，應運轉足夠的時間，使主軸軸承達到穩定溫度(不得低于 0.5h，溫度不能超過 70℃)。

 (7)檢驗各部手柄的可靠性和正確性，應能輕便地扳動。用于變速和進給量的手柄，所加的外力不得大于 40N。

 (8)檢驗油窗內潤滑油流動量是否正常，箱蓋軸套有否滲漏。

 (9)在各級轉速和進給量時，各部件轉動應平穩而沒有顯著沖擊和噪聲。

立式鉆床保險離合器失效的故障原因及排除方法有哪些?

 答:(1)超負荷鉆削。應按說明書的要求進行正常的鉆削工作。

(2)調節彈簧作用力不足。可通過調整螺釘調整到超過正常負荷的10%，即達到10000N，離合器斷開即停止進給。

 (3)離合器的鋼珠損壞。應更換鋼珠或整個接合子。

 立式鉆床主軸失靈了應該怎么辦呢？

答：立式鉆床主軸失靈會導致鉆床無法正常完成工作，應及時進行處理。主軸動作失靈開啟操作主軸沒有反應的原因及相對應的解決辦法如下：

1、鉆床的回路控制發生故障，這里需要技術人員參考鉆床說明書去修復。

2、鉆床的機械傳動與油路的連接存在故障，那就需要仔細的查看鉆床傳動和油泵油路的傳動是否存在問題，仔細查看后在進行相應的修復和處理。

3、鉆床主軸的相序位置不符合生產要求，只需要將相序調整位置就可以了。

4、立式鉆床內的熱繼電器熱量超標，超過繼電器的承受限額，那就需要等熱繼電器的冷卻性能恢復后才可繼續使用。

5、鉆床的電機故障，修復電機或者更換一個新的繼續使用即可。
